DP2系列数字式综合保护装置（别称：DP2继电保护装置/DP2微机保护装置/DP2数字式继电器）是适用于110KV以下电压等级中性点不接地、经消弧线圈接地或经小电阻接地配电网络、变电站的微机型产品。提供对输电线路和变压器、电容器、电动机等主设备的保护、控制、测量及监视功能。装置采用单元化的设计使其能方便地配备于一次开关设备，也可集中组屏。通过规范的现场总线接口，支持多个节点协同工作，实现系统级管理和综合信息共享。

一、应用范围

    适用于110kV及以下电压等级电网的各类电气设备和线路;
    适用于直接接地、不接地、经电阻和消弧线圈接地系统;
    架空线路、电缆、母线及联络线;
    大中型异步和同步电机;
    发电厂、变电站及各类用户变压器;
    各类并联静止补偿电容器; 母线保护（备自投）

二、主要特点及功能
 1）机箱结构采用标准4U 半（全）机箱，增强型设计；
2）采用后插拔接线方式，整体面板，全封闭设计；
3）率先采用基于CANBUS 总线的智能插件方案，很大地减少了插件间接线，完全避免了插件接触不良的隐患，装置运行可靠性高；
4）智能插件方案的采用，使机箱母板标准化，便于生产及现场维护；
5）装置不同类插件在结构设计时保证不能互插，提高整体可靠性；
6）采用ARM+DSP 双32 位单片机系统，系统性能先进，无时间瓶颈；
7）16位AD采样，测量精度高；每周波48点采样，谐波处理能力强；
8）采用大规模可编程逻辑芯片，减少外围电路，提高可靠性；
9）保护模块采用计算机辅助图形界面原理设计，便于系列产品二次开发与 功能修改，工程设计灵活、快捷；
10）16M 位大容量存储器设计，使得报文及事故录波完全现场需求；
11）采用多层印制板电路和SMT 表面贴装技术，装置的抗干扰性能强； 操作方便；
13）测量回路精度软件自动校准，免调试，减小现场定检等维护时间；
14）精良的电磁兼容能力，满足就地分散式安装的要求；
15）集保护、测控功能于一体，可就地安装在开关柜上，减少大量的二次接线，节省投资，提高系统的可靠性；
16）功能强大的PC 支持工具，具有完善灵活的分析软件，便于事故分析；
17）简单可靠的保护处理系统（DSP ）与成熟的实时多任务操作系统（ARM ） 相结合，既保证继电保护功能可靠性，又能满足网络通讯、人机界面的实时性；
18）支持RS232/RS485/RS422、Enthernet 等多种通讯接口, 内置Enthernet 使 得工程应用简单、可靠；可灵活选用双以太网、双CANBUS、双485接口
19）支持IEC60870-5-103、IEC60870-5-104 等标准规约；可与各大继电保护 厂家接口；
20）各装置独立的掉电保持时钟系统及带对时脉冲的GPS 对时系统。
21）保护功能采用德州仪器公司出品的32位浮点DSP处理器，程序及数据在片内运行；运行速度快，可靠性高；
22）人机界面、网络通讯等管理功能由飞利浦公司出品的32位ARM单片机实现，速度快，片内存储容量大，网络接口能力强；
23）完整的断路器操作回路，设有遥控功能及压力闭锁功能等；
24）可灵活选用双以太网、双CANBUS、双485接口；
25）可保存不少于500个近些发生的操作记录、事件报告、及动作报告等。
26）可选单色或彩色大液晶，中文界面菜单，使用方便。

选型和定货数据
数字式（可编程）综合保护装置
L ——线路保护装单元
TC——厂用变保护单元
TB——变压器后备保护单元
M——电动机保护单元
C ——电容器保护单元
BT——备用电源自动投切单元
MJ——母线监测及电压并列切换装置
ZY——站用变监测单元
JC——非电量采集单元
交流电流额定输入
5——额定电流
1——额定电流1A

具体型号：

DP2-L线路保护
DP2-TC厂用变保护单元
DP2-TB变压器后备保护单元
DP2-M电动机保护单元
DP2-C电容器保护单元
DP2-BT备用电源自动投切单元
DP2-MJ母线监测及电压并列切换装置
DP2-ZY站用变监测单元
DP2-JC非电量采集单元

联系方式：
       电话：0310-7021212
       邮箱：depudl@163.com

备注：由于产品增多，本公司型号已升级为DP200系列。
型号对应表如下：

原型号   装置名称                                        新型号

DP2-L    线路保护                                         DP200-L

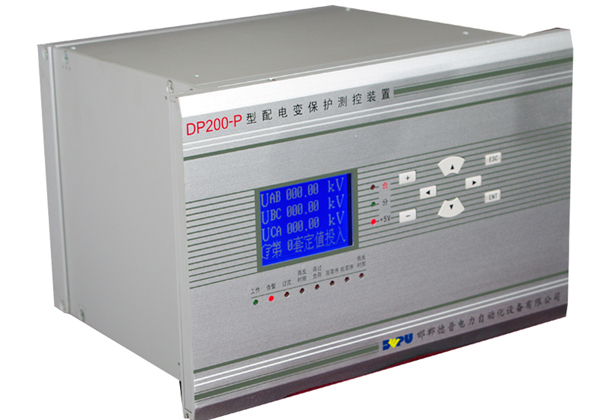

DP2-TC   厂用变保护单元                                   DP200-P
DP2-TB   变压器后备保护单元                               DP200-B
DP2-M    电动机保护单元                                   DP200-D
DP2-C    电容器保护单元                                   DP200-C
DP2-BT   备用电源自动投切单元                             DP200-Z
DP2-MJ   母线监测及电压并列切换装置                       DP200-U
DP2-ZY   站用变监测单元                                   DP200-K
DP2-JC   非电量采集单元                                   DP201-T

                                                          研发部 供稿
                                                           2009年8月
